Resorte de extensión en alambre de piano
| Referencia | Auto cad | D0 (mm) | d (mm) | L0 (mm) | L1 (mm) | P (N) | T (N) | R (N/mm) | Cantidad / Precio |
|---|---|---|---|---|---|---|---|---|---|
| E00630070250M |  |
1.60 | 0.18 | 6.35 | 13.72 | 1.423 | 0.13 | 0.18 | |
| E00630070310M | |
1.60 | 0.18 | 7.87 | 18.54 | 1.423 | 0.13 | 0.12 | |
| E00630070380M | |
1.60 | 0.18 | 9.65 | 23.62 | 1.423 | 0.13 | 0.09 | |
| E00630070440M | |
1.60 | 0.18 | 11.18 | 28.45 | 1.423 | 0.13 | 0.07 | |
| E00630070500M | |
1.60 | 0.18 | 12.70 | 33.27 | 1.423 | 0.13 | 0.07 | |
| E00630080250M | |
1.60 | 0.20 | 6.35 | 11.68 | 2.00 | 0.18 | 0.35 | |
| E00630080310M | |
1.60 | 0.20 | 7.87 | 15.24 | 2.00 | 0.18 | 0.25 | |
| E00630080380M | |
1.60 | 0.20 | 9.65 | 19.05 | 2.00 | 0.18 | 0.19 | |
| E00630080440M | |
1.60 | 0.20 | 11.18 | 23.11 | 2.00 | 0.18 | 0.16 | |
| E00630080500M | |
1.60 | 0.20 | 12.70 | 26.67 | 2.00 | 0.18 | 0.12 | |
| E00630080620M | |
1.60 | 0.20 | 15.75 | 34.04 | 2.00 | 0.18 | 0.11 | |
| E00630080750M | |
1.60 | 0.20 | 19.05 | 41.66 | 2.00 | 0.18 | 0.09 | |
| E00630090250M | |
1.60 | 0.23 | 6.35 | 10.16 | 2.76 | 0.27 | 0.65 | |
| E00630090310M | |
1.60 | 0.23 | 7.87 | 13.21 | 2.76 | 0.27 | 0.47 | |
| E00630090380M | |
1.60 | 0.23 | 9.65 | 16.51 | 2.76 | 0.27 | 0.37 | |
| E00630090440M | |
1.60 | 0.23 | 11.18 | 19.56 | 2.76 | 0.27 | 0.30 | |
| E00630090500M | |
1.60 | 0.23 | 12.70 | 22.86 | 2.76 | 0.27 | 0.25 | |
| E00630090620M | |
1.60 | 0.23 | 15.75 | 28.70 | 2.76 | 0.27 | 0.19 | |
| E00630090750M | |
1.60 | 0.23 | 19.05 | 35.56 | 2.76 | 0.27 | 0.16 | |
| E00630110250M | |
1.60 | 0.28 | 6.35 | 8.64 | 4.85 | 0.44 | 1.94 |

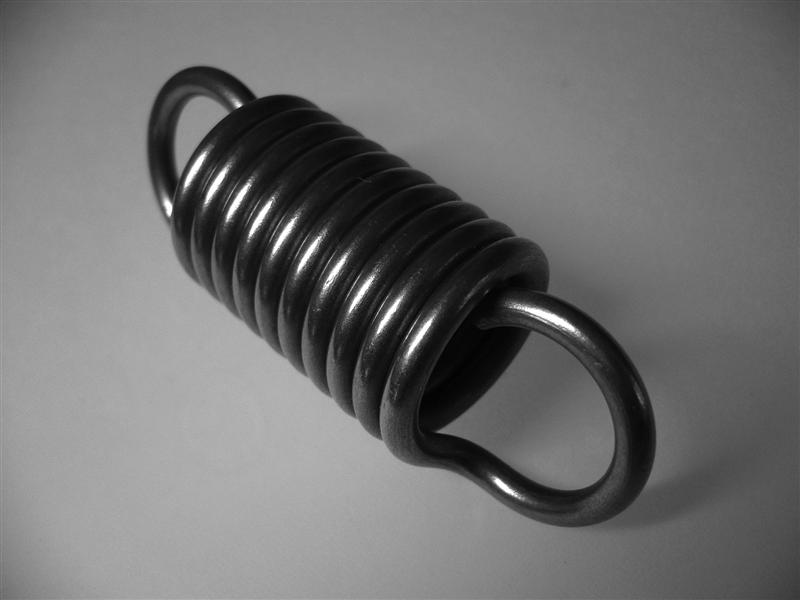

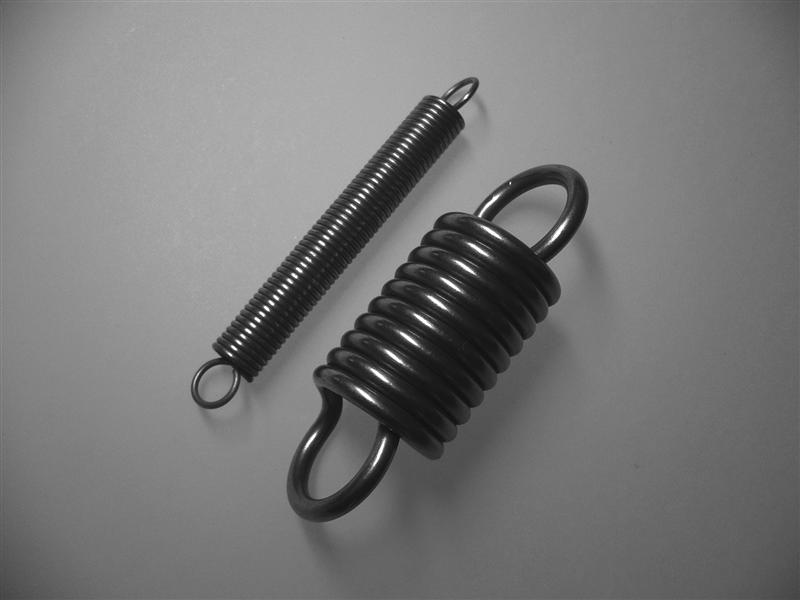

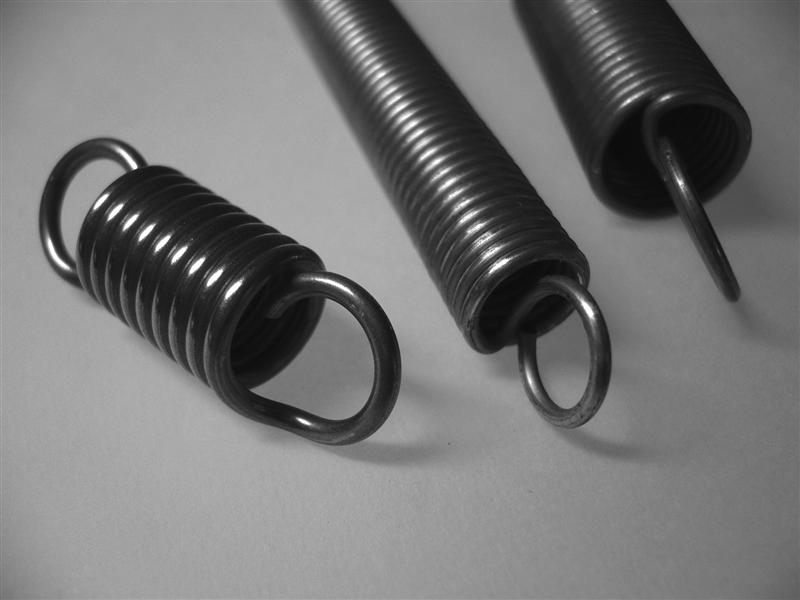

RESORTES DE EXTENSION EN ALAMBRE DE PIANO
Los resortes de extension de SPEC tienen un amplio número de aplicaciones en trabajos experimentales, de desarrollo, prototipos y de mantenimiento y han sido concebidos y diseñados según los más altos niveles de precisión.
MATERIALES
Referencia “E”
Alambre de piano: ASTM A228 ó AMS 5112
Acero inoxidable: Tipo 302 según ASTM A313 ó AMS 5688 templado
(químico y mecánico solamente).
Referencia “T”
Alambre de piano: DIN 17223 ó JIS G4314 A313 SWP-A/B ó AMS 5112
Acero inoxidable : Tipo 301, 302 ó 304 según DIN 17224 ó JIS G4314 SUS 302/304 ó templado de resorte AMS 5688 (químico y mecánico solamente).
TOLERANCIAS
Referencia “E”
Diámetro externo
1.45 a 3.02mm +/-0.08mm
3.05 a 6.10mm +/-0.13mm
6.12 a 12.70mm +/-0.20mm
12.73 a 25.40mm +/-0.38mm
25.43 a 31.12mm +/-0.51mm
31.14 a 37.08mm +/-0.76mm
37.11 a 50.08mm +/-1.02mm
Carga P +/- 10%
Coeficiente tracción R +/- 10%
Referencia “T”
Todas las dimensiones y fuerzas según DIN 2097 (Grado 2).
INFORMACIÓN TÉCNICA ADICIONAL
RESORTES DE EXTENSION
Todos los resortes de extensión de SPEC tienen un diámetro uniforme de cuerpo y se fabrican con espiras enteras, cuyo diámetro es igual que el cuerpo. Se enrollan con una tensión inicial. Por lo tanto, es preciso aplicar un poco de fuerza antes de que se puedan separar las espiras.

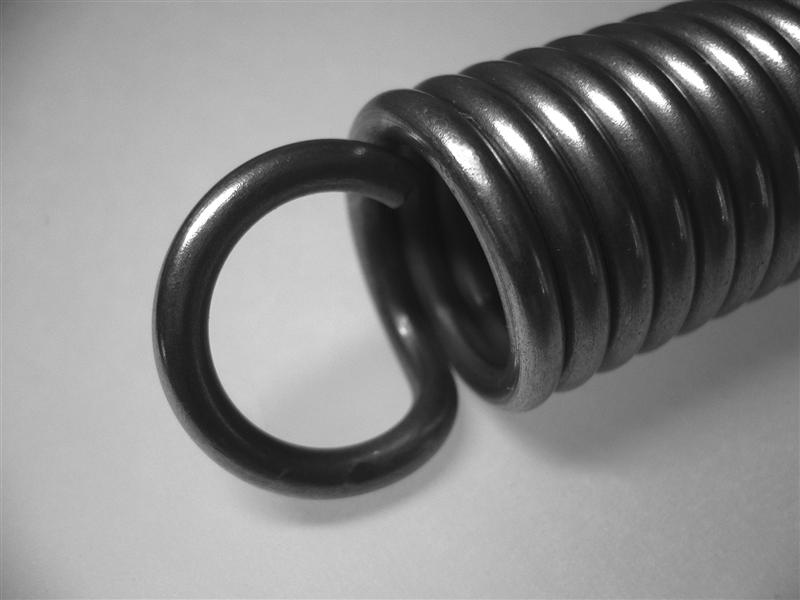

EXTREMOS
Espiras alemanas cerradas. La posición del extremo puede variar.
CARGAS
La tensión inicial T sirve solamente de referencia y puede variar. Con el fin de determinar la carga a cualquier longitud de trabajo, utilice P = ( ratio * deflección ) + tensión inicial.
1 kg = 9,81 N
1 N = 0,10197 kg.
ACABADO SUPERFICIAL
Alambre de piano lubricado.
Acero inoxidable – alambre normal.
Bajo pedido granallado y con acabados especiales.
Acabados especiales tienen períodos de entrega más largos.

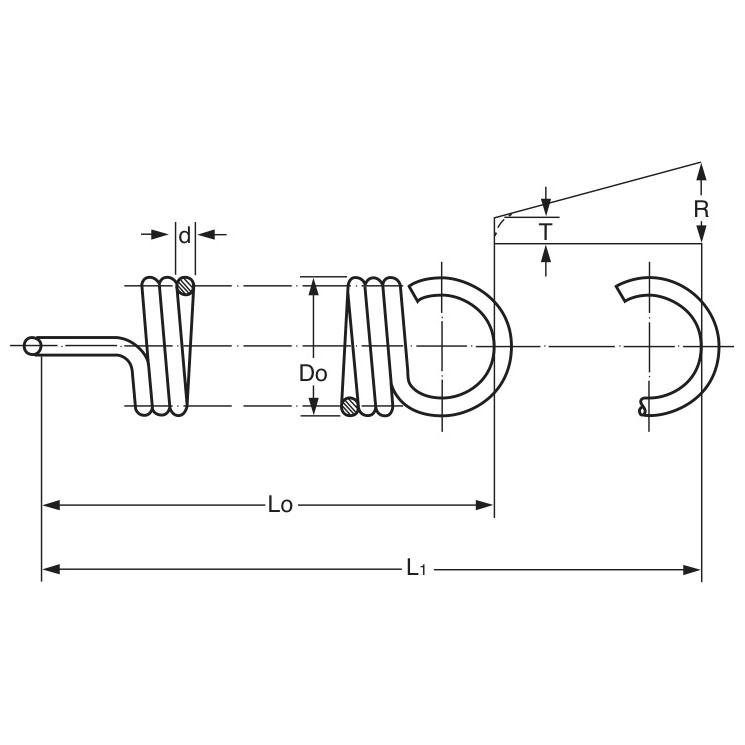

Leyenda
Do = Diámetro exterior
d = Diámetro del alambre
Lo = Longitud libre
L1 = Longitud máxima extendida
P = Carga a L1
T = Tensión inicial
R = Coeficiente de tracción
La tensión inicial es solamente referencial y puede variar.
