Resortes de torsión de acero inoxidable 316

Info

d (mm) min max

D₀ (mm) min max

Fig min max

Basta con hacer clic y deslizar los botones de arriba para especificar los criterios de búsqueda.

Referencia	L/R	d (mm)	D₀ (mm)	Fig	Degº	T (N/mm)	1/2 E (mm)	M (mm)	E (mm)	A (mm)
T012090055XL	L	0.30	2.36	1	27	2.49	4.75	1.40	9.52	1.37
T012090055XR	R	0.30	2.36	1	27	2.49	4.75	1.40	9.52	1.37
T012270062XL	L	0.30	2.59	3	118	2.52	4.75	1.57	9.52	3.53
T012270062XR	R	0.30	2.59	3	118	2.52	4.75	1.57	9.52	3.53
T012180067XL	L	0.30	2.77	2	73	2.54	4.75	1.70	9.52	2.29
T012180067XR	R	0.30	2.77	2	73	2.54	4.75	1.70	9.52	2.29
T012180109XL	L	0.30	4.22	2	72	2.64	6.35	2.77	12.70	1.68
T012180109XR	R	0.30	4.22	2	72	2.64	6.35	2.77	12.70	1.68
T012270109XL	L	0.30	4.32	3	118	2.64	6.35	2.77	12.70	2.29
T012270109XR	R	0.30	4.32	3	118	2.64	6.35	2.77	12.70	2.29
T012360109XL	L	0.30	4.42	4	165	2.65	6.35	2.77	12.70	2.90
T012360109XR	R	0.30	4.42	4	165	2.65	6.35	2.77	12.70	2.90
T014090063XL	L	0.36	3.15	1	32	4.01	6.35	1.60	12.70	1.70
T014090063XR	R	0.36	3.15	1	32	4.01	6.35	1.60	12.70	1.70
T014270063XL	L	0.36	3.15	3	124	4.01	6.35	1.60	12.70	4.09
T014270063XR	R	0.36	3.15	3	124	4.01	6.35	1.60	12.70	4.09
T014180078XL	L	0.36	3.38	2	77	4.04	6.35	1.98	12.70	2.67
T014180078XR	R	0.36	3.38	2	77	4.04	6.35	1.98	12.70	2.67
T014180109XL	L	0.36	4.93	2	72	4.18	9.52	2.77	19.05	1.96
T014180109XR	R	0.36	4.93	2	72	4.18	9.52	2.77	19.05	1.96

Página / 18 › »

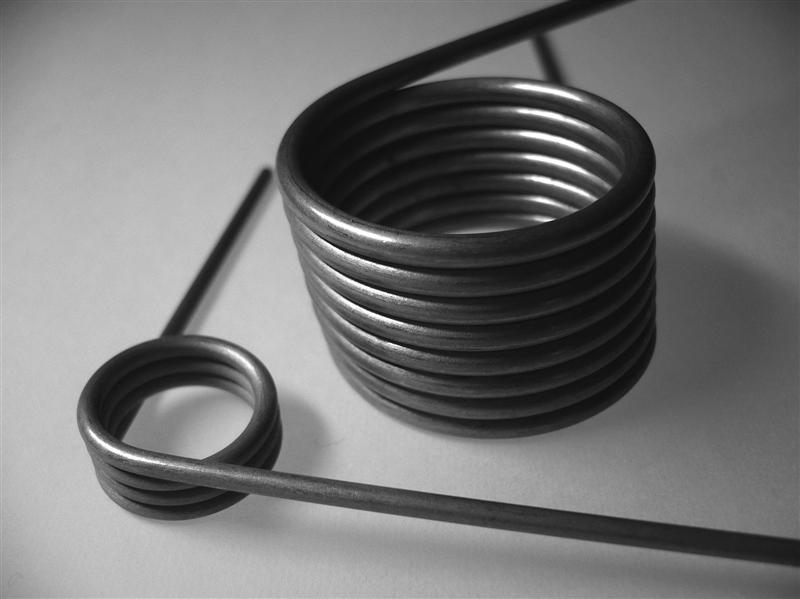

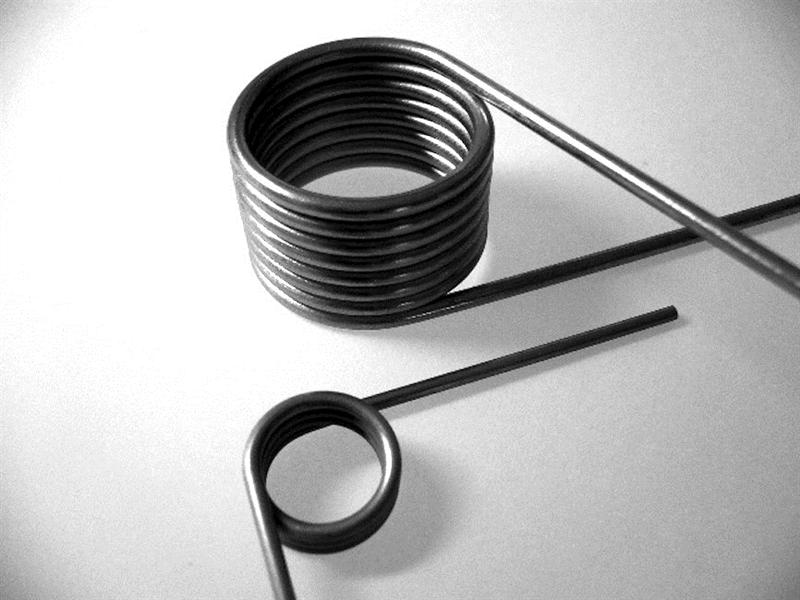

Resortes de torsión de acero inoxidable 316

Resortes en stock en acero inoxidable 316

Barnes Group ofrece ahora una línea completa de resortes de torsión de acero inoxidable 316. El acero inoxidable 316 proporciona una resistencia mayor a la corrosión y las altas temperaturas, lo que hace que sea especialmente adecuado para:

Aplicaciones médicas, quirúrgicas, veterinarias y farmacéuticas
Maquinaria y equipos para preparación de alimentos en la industria alimentaria
Industria marina, aeronáutica y aeroespacial
Proyectos en condiciones ambientales extremas

MATERIALES

Acero inoxidable: tipo 316 según la norma ASTM A313 (químicas y físicas únicamente)

El acero inoxidable no se recomienda por encima de 300 grados C.

Acero inoxidable 316 es ligeramente magnético debido al trabajo en frío durante la fabricación. Resortes de acero inoxidable puede tener un residuo ligero de níquel en la superficie del alambre. Esto es normal y no afectará a su funcionamiento.

El diámetro del alambre es anterior a la fabricación.

EXTREMOS

Los extremos rectos de torsión son estándar.

ACABADO

El acabado simple es estándar

DIRECCIÓN DE LA ESPIRA

Se debe especificar el sentido de hélice añadiendo un sufijo al número de catálogo. Utilice L para muelles enrollados a izquierdas, R para muelles enrollados a derechas.

TOLERANCIAS

El par es sólo de referencia y puede no ser especificado.

Do ± 2%

A la hora de realizar comprobaciones, la carga se debe medir a ½ de la longitud de la pata (E).

La utilización de otras longitudes afecta significativamente a la longitud activa del alambre y afecta a los resultados de la prueba.

Los valores del par torsor indicado puede traducirse a una carga directa mediante la fórmula P = T / En donde P es la carga aplicada en la nueva longitud En.

Ejemplo: para la referencia T012-090-055-X, ¿cuál es la carga cuando En = 4,75?

P = T / En = 2.48/4.75 = 0.52N.

El par torsor de deflexiones intermedias puede calcularse mediante un prorrateo.

Ejemplo: Para la referencia T030-180-250-X, el par a la desviación de 45 ° N es 20,45 mm.

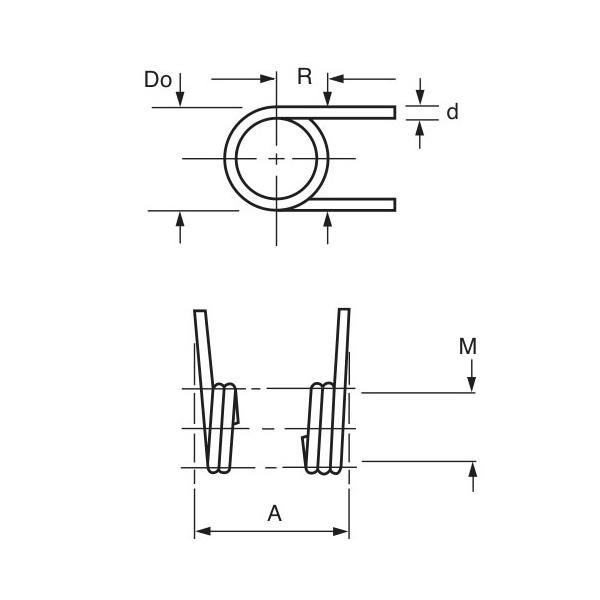

d = Diámetro del alambre

Do= Diámetro exterior

T = Par N/mm

R = Posición de carga todas las partes

M = Tamaño eje recomendado

E = Longitud de la pata (desde centro)

A= Longitud de eje mínima

Fig = Posición patas

Deg° = Grados de deflexión

Posición de las piernas

MUELLES DE ACERO INOXIDABLE

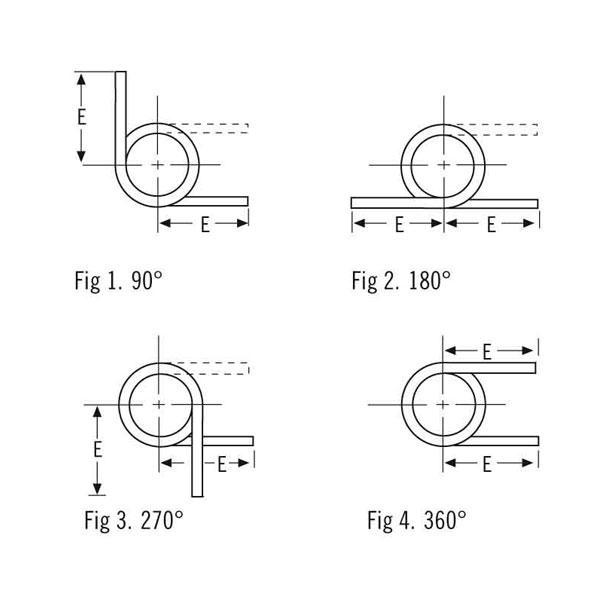

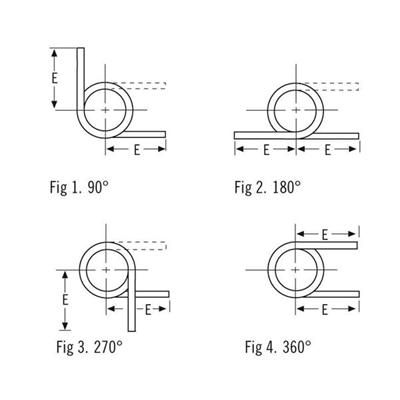

Fig. 1. 90 ° deflexión

Fig. 2. 180 ° deflexión

Fig. 3. 270 ° deflexión

Fig. 4. 360 ° deflexión

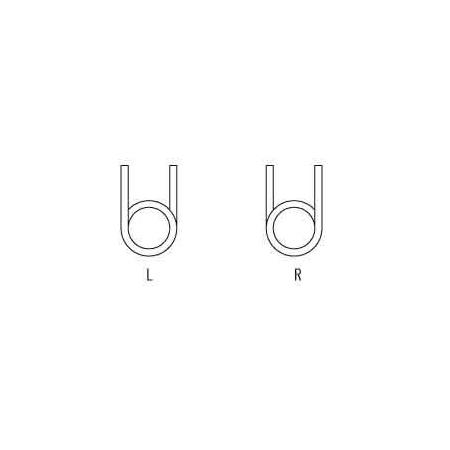

DIRECCIÓN DE LA ESPIRA

Se debe especificar el sentido de hélice añadiendo un sufijo al número de catálogo. Utilice L para muelles enrollados a izquierdas, R para muelles enrollados a derechas.
