Arandelas elásticas curvadas
| Referencia | Auto cad | Dr (mm) | Di (mm) | D0 (mm) | Dh (mm) | L0 (mm) | L1 (mm) | P1 (N) | t (mm) | Cantidad / Precio |
|---|---|---|---|---|---|---|---|---|---|---|
| U0930056S |  |
2.36 | 2.54 | 5.46 | 5.55 | 0.64 | 0.38 | 10.01 | 0.14 | |
| U0930045S | |
2.36 | 2.54 | 5.46 | 5.55 | 0.71 | 0.38 | 6.67 | 0.11 | |
| U1250060S | |
3.18 | 3.43 | 6.22 | 6.35 | 0.86 | 0.51 | 8.90 | 0.15 | |
| U1250040S | |
3.18 | 3.43 | 6.22 | 6.35 | 1.24 | 0.66 | 4.45 | 0.10 | |
| U1250075S | |
3.18 | 3.43 | 6.86 | 7.14 | 0.74 | 0.46 | 13.34 | 0.19 | |
| U1250050S | |
3.18 | 3.43 | 6.86 | 7.14 | 0.97 | 0.51 | 6.67 | 0.13 | |
| U1250088S | |
3.18 | 3.43 | 7.80 | 7.94 | 0.86 | 0.51 | 26.70 | 0.22 | |
| U1250072S | |
3.18 | 3.43 | 7.80 | 7.94 | 0.94 | 0.51 | 17.80 | 0.18 | |
| U1380070S | |
3.51 | 3.76 | 6.89 | 7.14 | 0.89 | 0.56 | 11.12 | 0.18 | |
| U1380045S | |
3.51 | 3.76 | 6.89 | 7.14 | 1.32 | 0.71 | 5.56 | 0.11 | |
| U1380100S | |
3.51 | 3.76 | 8.18 | 8.73 | 0.86 | 0.53 | 33.40 | 0.25 | |
| U1380082S | |
3.51 | 3.76 | 8.18 | 8.73 | 0.94 | 0.53 | 22.20 | 0.21 | |
| U1640075S | |
4.17 | 4.42 | 8.18 | 8.73 | 1.07 | 0.64 | 13.34 | 0.19 | |
| U1640050S | |
4.17 | 4.42 | 8.18 | 8.73 | 1.63 | 0.86 | 6.67 | 0.13 | |
| U1640113 | |
4.17 | 4.42 | 9.40 | 9.53 | 0.99 | 0.61 | 40.00 | 0.29 | |
| U1640113S | |
4.17 | 4.42 | 9.40 | 9.53 | 0.99 | 0.61 | 40.00 | 0.29 | |
| U1640090S | |
4.17 | 4.42 | 9.40 | 9.53 | 1.12 | 0.61 | 26.70 | 0.23 | |
| U1900090S | |
4.83 | 5.08 | 9.40 | 9.53 | 1.19 | 0.71 | 20.00 | 0.23 | |
| U1900060S | |
4.83 | 5.08 | 9.40 | 9.53 | 1.75 | 0.89 | 10.01 | 0.15 | |
| U1900140 | |
4.83 | 5.08 | 10.74 | 11.11 | 1.09 | 0.69 | 60.10 | 0.36 |
ARANDELAS ELASTICAS CURVADAS

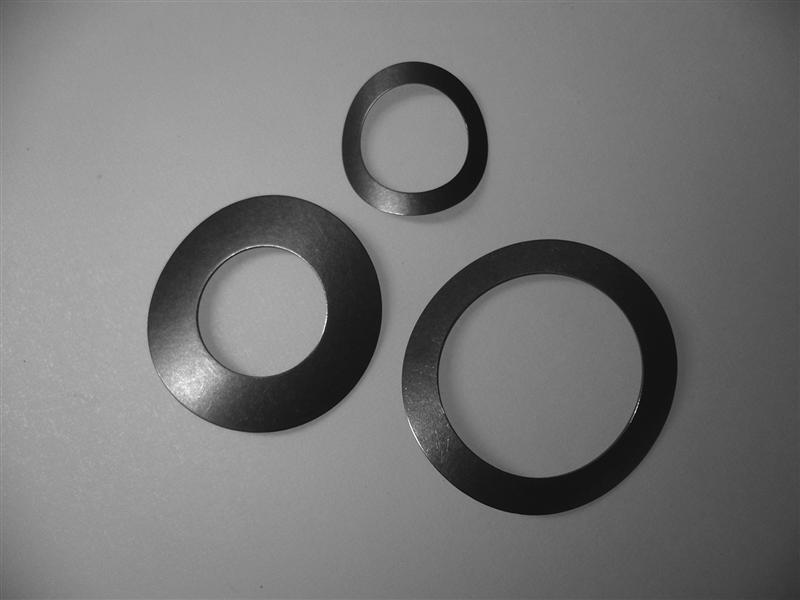

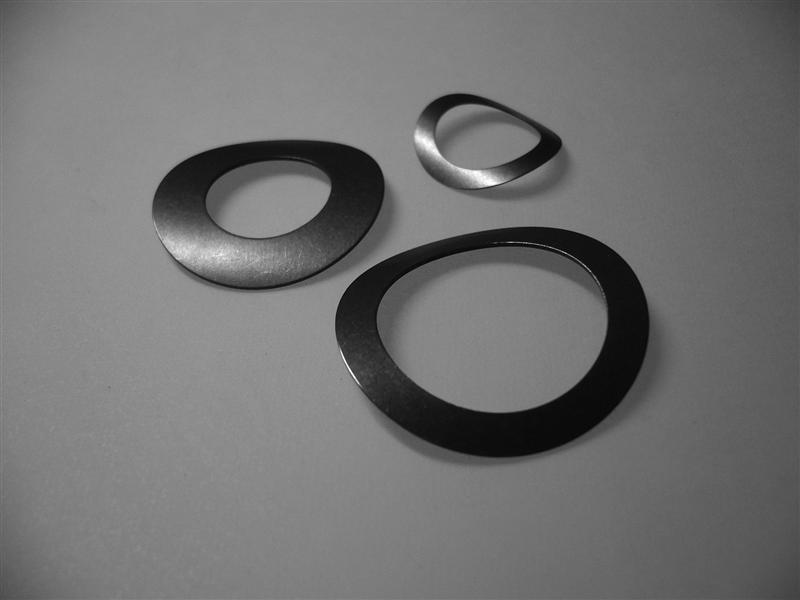

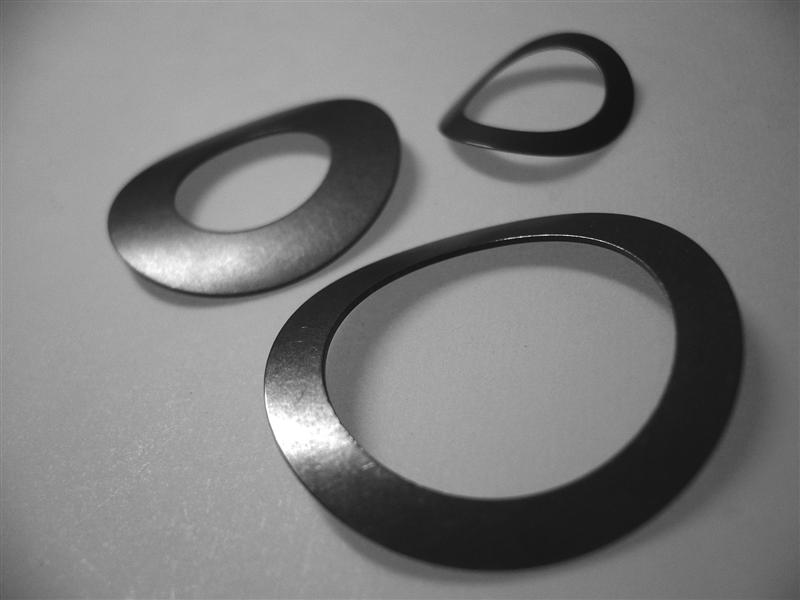

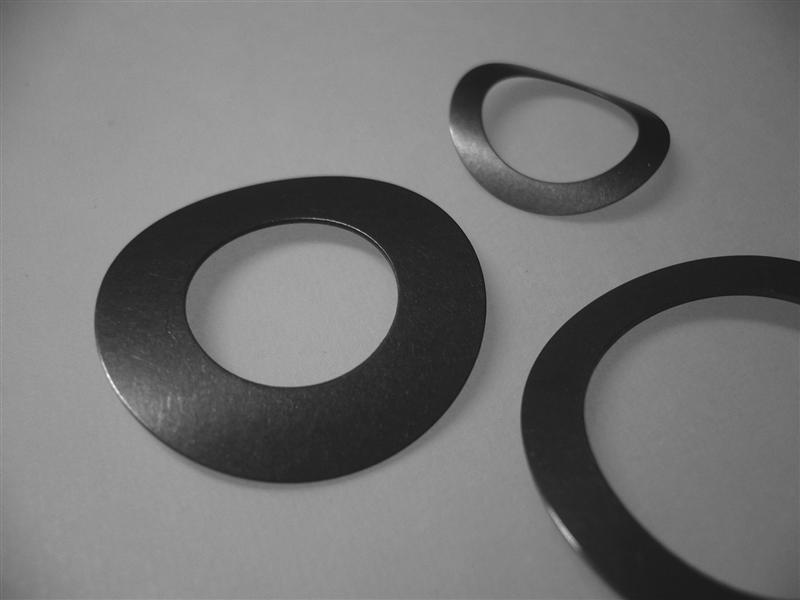

Ponemos a su disposición muchos tamaños estándar de arandelas curvadas. Dichas arandelas se fabrican a partir de acero para resortes finamente templado y algunos tamaños están disponibles en acero inoxidable. Vienen sin rebabas y se ha eliminado la flecha durante la fabricación. Las arandelas curvadas ejercen cargas de empuje relativamente ligeras y se utilizan a menudo para absorber el juego axial.
El coeficiente de compresión es aproximadamente lineal entre el 10% y el 80% de la deflexión.
ACABADO
El acabado estándar para acero alto en carbono es el acabado simple.
El acero inoxidable se suministra con el acabado simple. Bajo pedido, las arandelas de acero alto en carbono se pueden revestir mecánicamente, un proceso que reduce de forma substancial la posibilidad de la fisuración por fragilidad por absorción de hidrógeno.
MATERIAL
Acero inoxidable ( referencias acabadas en ‘S’)
Comercial - Tipo 301 según ASTM-A666 (solamente química)
Acero al carbono:
Comercial - 1074-1095 según ASTM-A684

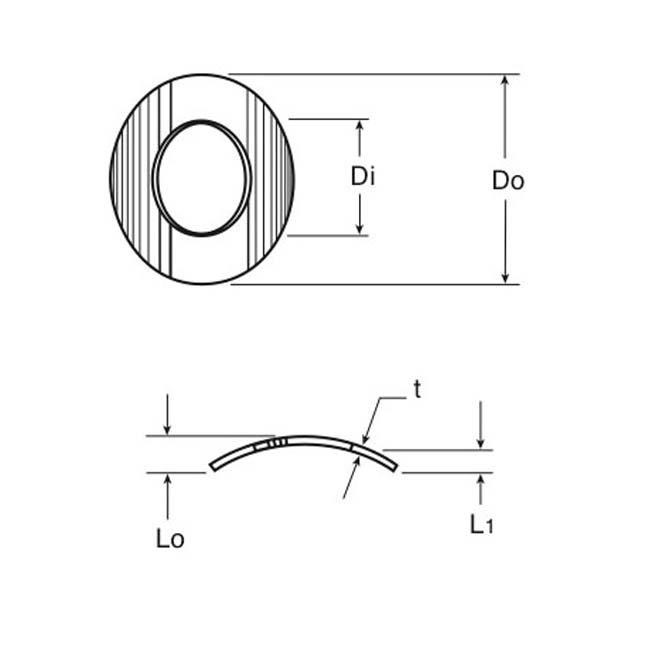

Leyenda
Do = Diámetro Exterior (Max)
Di = Diámetro Interior (Min)
t = Grosor
Lo = Altura libre aproximada
L1 = Altura con carga
P1 = Carga a L1 (N) (+/- 15%)
Dh = Juego en el diámetro de la cavidad
Dr = Juego sobre el diámetro del vástago
