Arandelas de disco de carga fuerte
| Referencia | Auto cad | DR (mm) | Di (mm) | D0 (mm) | t (mm) | L0 (mm) | L1 (mm) | PF (N) | Cantidad / Precio |
|---|---|---|---|---|---|---|---|---|---|
| B0197012 |  |
2.0 | 2.20 | 5.00 | 0.30 | 0.51 | 0.41 | 289 | |
| B0236016 | |
2.5 | 2.70 | 6.00 | 0.41 | 0.66 | 0.51 | 649 | |
| B0276020 | |
3.0 | 3.20 | 7.00 | 0.51 | 0.76 | 0.64 | 934 | |
| B0315020 | |
3.5 | 3.70 | 8.00 | 0.51 | 0.79 | 0.69 | 783 | |
| B0354031 | |
4.0 | 4.30 | 8.99 | 0.79 | 1.09 | 0.94 | 2624 | |
| B0433039 | |
5.0 | 5.30 | 11.00 | 0.99 | 1.40 | 1.19 | 4759 | |
| B0551050 | |
6.0 | 6.40 | 14.00 | 1.27 | 1.70 | 1.42 | 6183 | |
| B0669059 | |
7.0 | 7.40 | 17.00 | 1.50 | 2.01 | 1.78 | 8006 | |
| B0709078 | |
8.0 | 8.40 | 18.00 | 1.98 | 2.59 | 2.24 | 21150 | |
| B0827098 | |
8.0 | 8.40 | 21.00 | 2.49 | 3.00 | 2.74 | 23770 | |
| B0906078 | |
10.0 | 10.50 | 23.00 | 1.98 | 2.69 | 2.39 | 14230 | |
| B0945118 | |
10.0 | 10.50 | 24.00 | 3.00 | 3.71 | 3.30 | 35540 | |
| B1142098 | |
12.0 | 13.00 | 29.00 | 2.49 | 3.30 | 2.95 | 20900 | |
| B1260138 | |
12.0 | 13.00 | 32.00 | 3.51 | 4.29 | 3.96 | 44040 | |
| B1378118 | |
14.0 | 15.00 | 35.00 | 3.00 | 3.99 | 3.58 | 28900 | |
| B1535157 | |
14.0 | 15.00 | 39.00 | 3.99 | 5.00 | 4.60 | 53380 | |
| B1535138 | |
16.0 | 17.00 | 39.00 | 3.51 | 4.70 | 4.11 | 44480 | |
| B1654157 | |
16.0 | 17.00 | 42.00 | 3.99 | 5.18 | 5.11 | 57820 | |
| B1850197 | |
18.0 | 19.00 | 47.00 | 5.00 | 6.20 | 5.64 | 88960 | |
| B2047236 | |
20.0 | 21.00 | 52.00 | 5.99 | 7.29 | 6.25 | 137890 |
ARANDELAS DE DISCO DE CARGA FUERTE
Medidas de stock en acero al carbono
Las arandelas de disco de carga fuerte SPEC suministran fuerzas que son sustancialmente mayores que las suministradas por nuestras arandelas estándar con diámetros similares. A estas arandelas no se les han eliminado las deformaciones durante la fabricación ya que muchas de sus aplicaciones son en estático. La deformación generalmente se elimina durante el proceso de instalación lo que provoca una reducción de la altura libre.
Material
Acero al carbón de resorte C1070-C1075 ó cromo vanadio dependiendo de la disponibilidad en el momento de fabricación.
Disponible el certificado de composición química bajo coste extra.
Se pueden fabricar piezas en 17-7 bajo pedido especial.
Fuerzas
La fuerza máxima se obtiene en la posición plana. Las fuerzas son los valores calculados.
Arandelas de disco acumulables
Se pueden obtener fuerzas o deflexiones adicionales, acumulando discos ya sea en serie o en paralelo. Ver la línea estándar de arandelas muelle de disco para más información sobre acumulación de arandelas de disco.

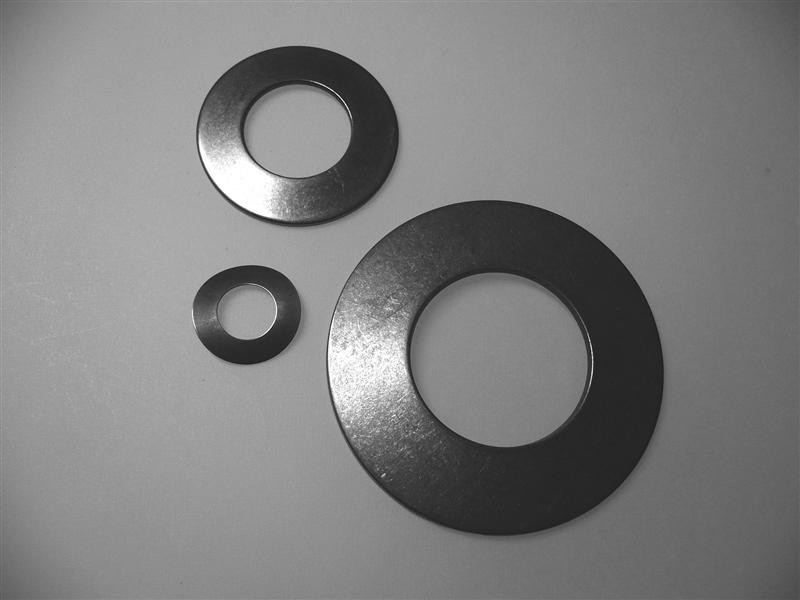

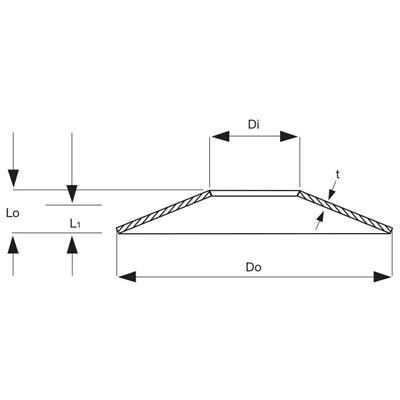

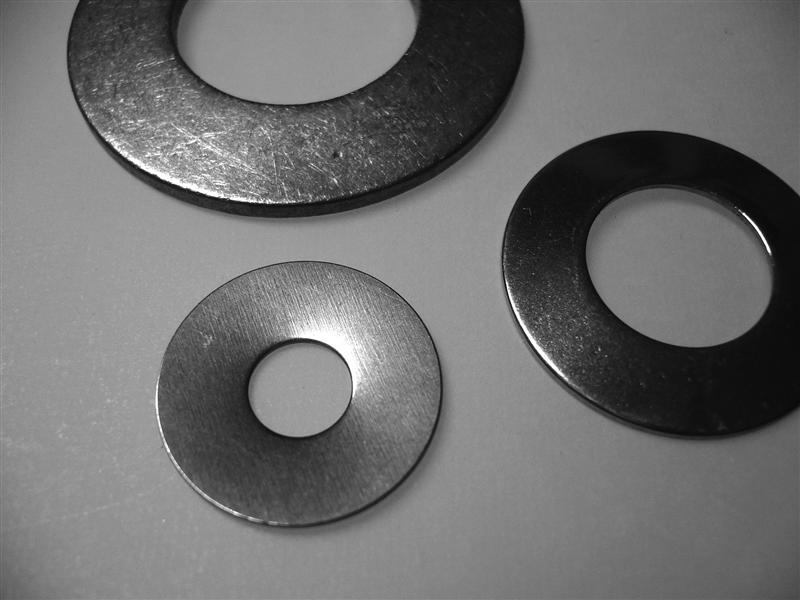

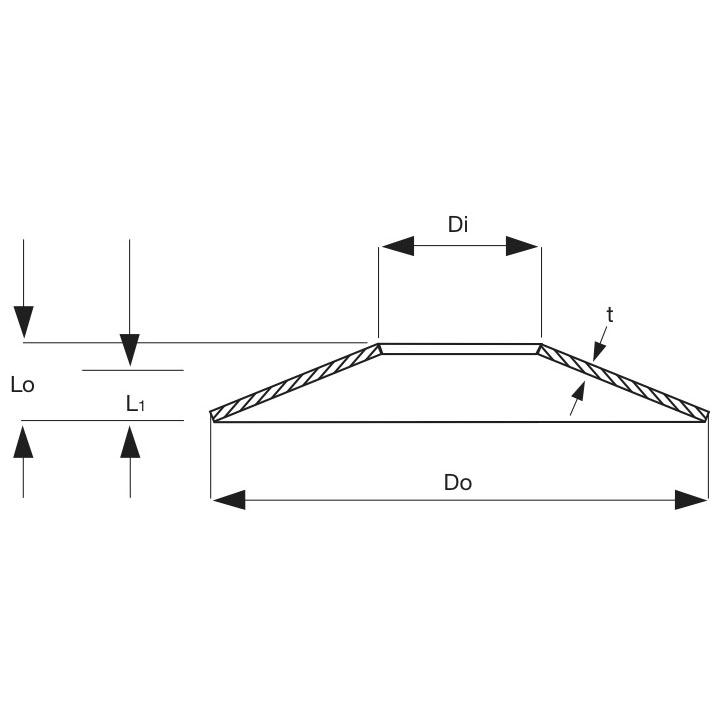

Leyenda
Dr = Free fit Bolt or Rod diameter
Di = Inside diameter (Min)
Do = Outside diameter (Max)
t = Thickness
Lo = Approx Free Height
L1 = Loaded Height
Pf = Calc load at flat Newton
F1 = Deflection = Lo-L1
