Multi-Arandelas de compresión ondulado
| Referencia | Auto cad | Dh (mm) | Dr (mm) | t (mm) | L0 (mm) | L1 (mm) | N (N) | R (N/mm) | Cantidad / Precio |
|---|---|---|---|---|---|---|---|---|---|
| MW0375015004S |  |
9.5 | 6.4 | 0.2 | 3.8 | 1.58 | 17.8 | 7.9 | |
| MW0375025004S | |
9.5 | 6.4 | 0.2 | 6.4 | 2.74 | 17.8 | 4.9 | |
| MW0375035004S | |
9.5 | 6.4 | 0.2 | 8.9 | 3.81 | 17.8 | 3.5 | |
| MW0375045004S | |
9.5 | 6.4 | 0.2 | 11.4 | 4.95 | 17.8 | 2.8 | |
| MW0375015007S | |
9.5 | 6.4 | 0.3 | 3.8 | 2.06 | 31.1 | 17.7 | |
| MW0375025007S | |
9.5 | 6.4 | 0.3 | 6.4 | 3.68 | 31.1 | 11.7 | |
| MW0375035007S | |
9.5 | 6.4 | 0.3 | 8.9 | 5.13 | 31.1 | 8.2 | |
| MW0375045007S | |
9.5 | 6.4 | 0.3 | 11.4 | 6.66 | 31.1 | 6.5 | |
| MW0437016504S | |
11.1 | 7.1 | 0.2 | 4.2 | 1.60 | 17.8 | 6.8 | |
| MW0437027504S | |
11.1 | 7.1 | 0.2 | 7.0 | 2.77 | 17.8 | 4.2 | |
| MW0437038504S | |
11.1 | 7.1 | 0.2 | 9.8 | 4.06 | 17.8 | 3.2 | |
| MW0437016508S | |
11.1 | 7.1 | 0.3 | 4.2 | 2.08 | 35.6 | 16.8 | |
| MW0437027508S | |
11.1 | 7.1 | 0.3 | 7.0 | 3.61 | 35.6 | 10.5 | |
| MW0437038508S | |
11.1 | 7.1 | 0.3 | 9.8 | 5.03 | 35.6 | 7.5 | |
| MW0500018005S | |
12.7 | 7.9 | 0.2 | 4.6 | 1.58 | 22.2 | 7.4 | |
| MW0500030005S | |
12.7 | 7.9 | 0.2 | 7.6 | 2.72 | 22.2 | 4.6 | |
| MW0500042005S | |
12.7 | 7.9 | 0.2 | 10.7 | 3.81 | 22.2 | 3.3 | |
| MW0500018010S | |
12.7 | 7.9 | 0.3 | 4.6 | 1.65 | 44.5 | 15.2 | |
| MW0500030010S | |
12.7 | 7.9 | 0.3 | 7.6 | 2.90 | 44.5 | 9.5 | |
| MW0500042010S | |
12.7 | 7.9 | 0.3 | 10.7 | 4.12 | 44.5 | 6.8 |
MULTI-ARANDELA DE COMPRESION ONDULADO

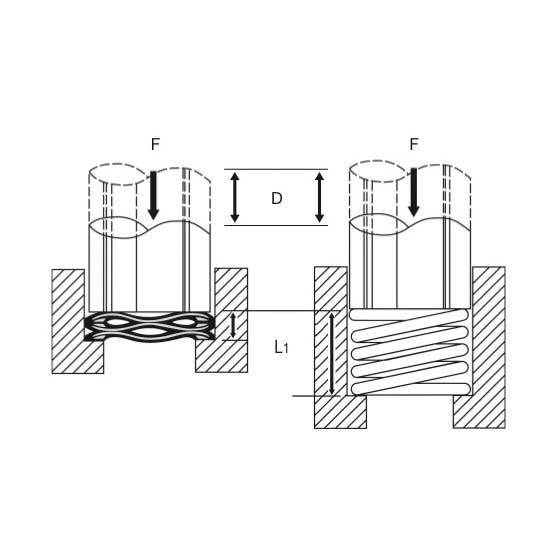

Las multi-arandelas de compresión ondulados reemplazan a los resortes convencionales de alambre de redondo allí donde el espacio es crítico; ocuparían solamente un tercio o la mitad de la altura comprimida de los resortes tradicionales de hilo redondo, mientras que proporcionan más recorrido con la misma carga.
Partiendo de un fleje en acero para muelles con esquinas redondeadas y templado se fabrican estos muelles de compresión ondulados. Como resultado se obtiene una multi-arandela con diámetros y altura de ondas uniformes.
MATERIAL
Acero inoxidable. Tipo 17-7 PH.
Este material es ligeramente magnético y se suministra con el acabado original del material..
Temperatura máxima de trabajo 340º.
Leyenda
Dh = Hole Size
Dr = Shaft Size
t = Thickness
Lo = Free Height (ref only)
L1 = Loaded height
N = Nominal load
R = Rate
F = Force
D = Deflection
