Resortes de compresión en alambre de piano

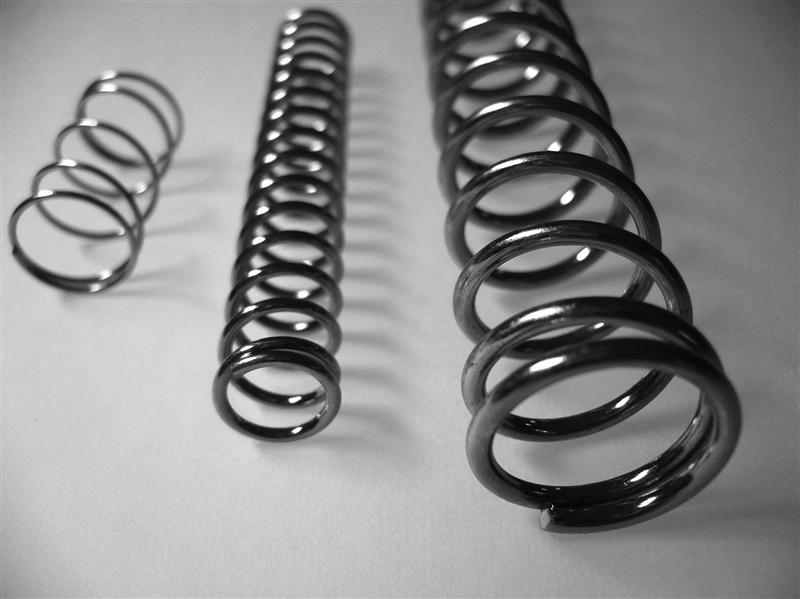

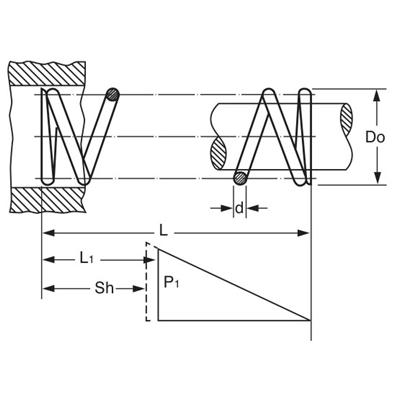

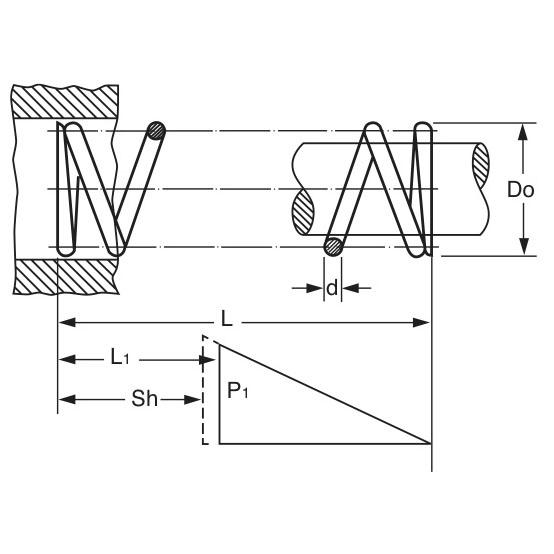

Referencia	Auto cad	D0 (mm)	d (mm)	L0 (mm)	L1 (mm)	Sh (mm)	P1 (N)	R (N/mm)	Cantidad / Precio
D10100		1.20	0.20	2.00	1.40	1.30	2.57	4.91	Añadir
D10110		1.20	0.20	2.70	1.90	1.70	2.57	3.12	Añadir
D10120		1.20	0.20	3.90	2.60	2.30	2.57	2.03	Añadir
D10130		1.20	0.20	5.50	3.60	3.10	2.57	1.38	Añadir
D10140		1.20	0.20	7.80	5.00	4.30	2.57	0.92	Añadir
D10150		1.40	0.20	2.30	1.50	1.30	2.27	2.83	Añadir
D10160		1.40	0.20	3.20	1.90	1.70	2.27	1.81	Añadir
D10170		1.40	0.20	4.60	2.70	2.30	2.27	1.16	Añadir
D10180		1.40	0.20	6.50	3.70	3.10	2.27	0.80	Añadir
D10190		1.40	0.20	9.30	5.10	4.30	2.27	0.54	Añadir
C00570060120M		1.45	0.15	3.05	1.50	1.12	1.023	0.67	Añadir
C00570060190M		1.45	0.15	4.83	2.16	1.52	1.023	0.39	Añadir
C00570060250M		1.45	0.15	6.35	2.69	1.91	1.023	0.28	Añadir
C00570060310M		1.45	0.15	7.87	3.38	2.24	1.023	0.23	Añadir
C00570060380M		1.45	0.15	9.65	4.34	2.54	1.023	0.19	Añadir
C00570060440M		1.45	0.15	11.18	4.67	3.00	1.023	0.16	Añadir
C00570060500M		1.45	0.15	12.70	5.41	3.30	1.023	0.14	Añadir
C00570060560M		1.45	0.15	14.22	6.93	3.28	1.023	0.14	Añadir
C00570060620M		1.45	0.15	15.75	7.39	3.61	1.023	0.12	Añadir
C00570070120M		1.45	0.18	3.05	1.68	1.35	1.69	1.23	Añadir

RESORTES DE COMPRESION EN ALAMBRE DE PIANO

Nuestro catálogo de resortes de compresión de SPEC ofrece a ingenieros, proyectistas, delineantes y los departamentos de producción y mantenimiento muelles de precisión de una forma económica y ágil. Gracias al servicio de SPEC, se ahorra tiempo y, por consiguiente, dinero, puesto que no se requieren trabajos de diseño ni cálculos.

MATERIALES

Referencias ‘C’

Alambre de piano: ASTM A228 ó AMS 5112 Acero inoxidable : Tipo 302 según ASTM A313 ó templado de resorte AMS 5688.

Referencias ‘D’

Alambre de piano: DIN 17223 ó JIS G4314 SWP-A/B ó AMS 5112

Acero inoxidable: Tipo 301, 302 ó 304 según DIN 17224 ó JIS G4314 SUS 302/304 ó templado de resorte AMS 5688.

TOLERANCIAS

Referencias ‘C’

Diámetro externo

1.45 a 3.02 mm                    ±0.08mm

3.05 a 6.10 mm                    ±0.13mm

6.12 a 12.70 mm                  ±0.20mm

12.73 a 25.40 mm                                ±0.38mm

25.43 a 31.12 mm                                ±0.51mm

31.14 a 37.08 mm                                ±0.76mm

37.11 a 50.08 mm                                ±1.02mm

Carga, P  ±10%

Coeficiente compresión de muelle, R              ±10%

Referencias ‘D’

Dimensiones y fuerzas según DIN2095 (grado 2)

INFORMACIÓN TÉCNICA ADICIONAL

RESORTES DE COMPRESION

El alambre de piano no se recomienda para  usos donde la temperatura exceda de 121°C (250°F). El acero inoxidable no se recomienda para usos donde la temperatura exceda de 260°C (500°F) El acero inoxidable es levemente magnético debido a la conformación en frío durante la fabricación. Los muelles del acero inoxidable pueden tener un residuo leve del níquel en la superficie del alambre; esto es normal y no afectará a su rendimiento.

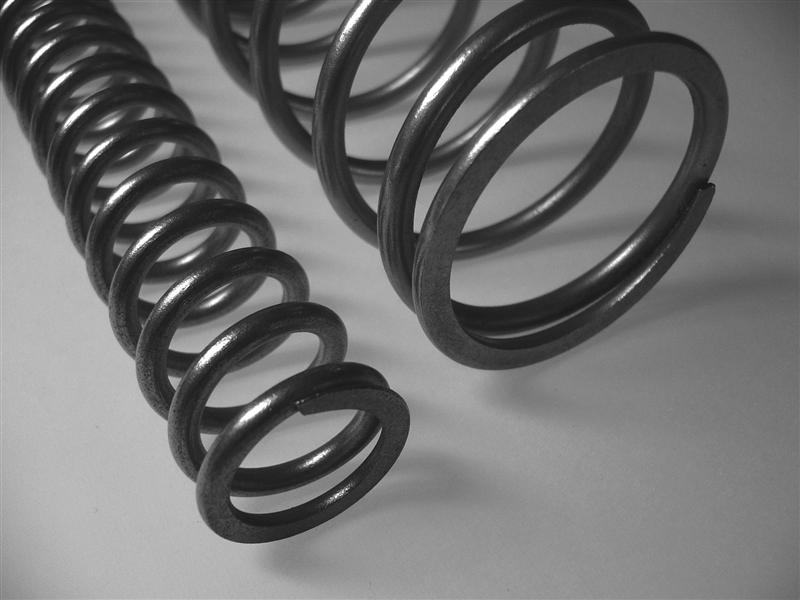

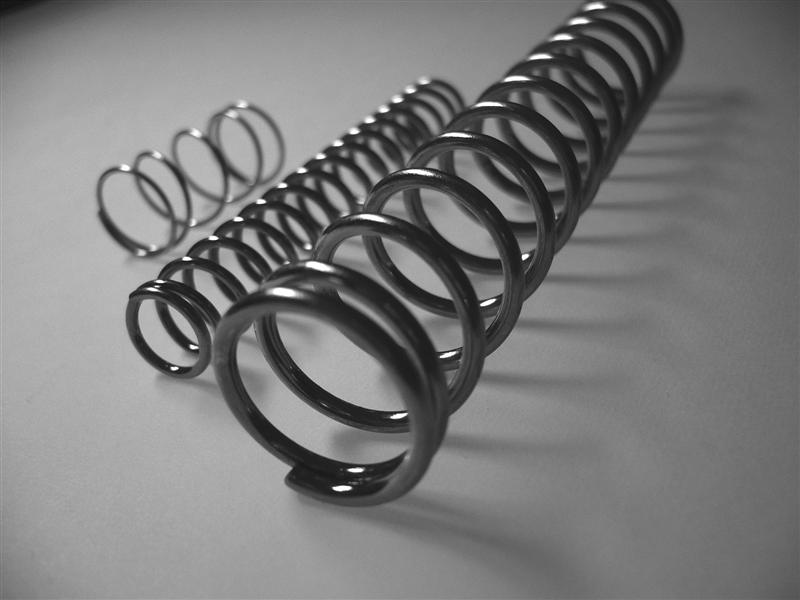

EXTREMOS

Referencias ‘C’

Alambre de hasta 0,8 mm, extremos cerrados y sin rectificar.

Alambre de más de 1,0 mm, extremos cerrados y rectificado.

Referencias ‘D’

Diámetro externo 1.45/2.24 – extremos cerrados y sin rectificar.

Diámetro externo >2.24 – extremos cerrados y rectificado.

ACABADO SUPERFICIAL

Alambre de piano lubricado.

Acero inoxidable – alambre normal.

Bajo pedido granallado y con acabados especiales.

CARGAS

Los valores de carga se basan en una vida útil de 50,000 ciclos bajo una margen de tensión de 0.50. Para optimizar la vida de los muelles, éstos no deberían comprimirse por debajo de L1. Para determinar la carga en cualquier longitud de trabajo, utilice el coeficiente de compresión x deflexión propuesta.

1 kg = 9,81  Newtons

1 Newton = 0,225 lb
