Resortes de compresión cónicos
| Referencia | Auto cad | Do (L) (mm) | Do (S) (mm) | d (mm) | L0 (mm) | P1 (N) | P2 (N) | R (N/mm) | Cantidad / Precio |
|---|---|---|---|---|---|---|---|---|---|
| A360029025 |  |
9.14 | 3.18 | 0.74 | 6.35 | 15.35 | 23.53 | 4.83 | |
| A420029037 | |
10.67 | 3.96 | 0.74 | 9.53 | 11.12 | 18.82 | 2.34 | |
| A420032031 | |
10.67 | 3.96 | 0.81 | 7.92 | 16.15 | 25.66 | 4.07 | |
| A420029031 | |
10.67 | 4.75 | 0.74 | 7.92 | 10.05 | 16.37 | 2.54 | |
| A420032025 | |
10.67 | 4.75 | 0.81 | 6.35 | 14.19 | 21.08 | 4.46 | |
| A420035025 | |
10.67 | 4.75 | 0.89 | 6.35 | 22.64 | 32.60 | 7.14 | |
| A420029025 | |
10.67 | 5.54 | 0.74 | 6.35 | 9.07 | 13.97 | 2.87 | |
| A480032062 | |
12.19 | 3.96 | 0.81 | 15.88 | 15.21 | 27.27 | 1.91 | |
| A480029062 | |
12.19 | 4.75 | 0.74 | 15.88 | 9.56 | 17.35 | 1.20 | |
| A480032050 | |
12.19 | 4.75 | 0.81 | 12.70 | 12.81 | 22.33 | 2.02 | |
| A480035037 | |
12.19 | 4.75 | 0.89 | 9.53 | 17.44 | 28.33 | 3.66 | |
| A480038031 | |
12.19 | 4.75 | 0.97 | 7.92 | 22.33 | 33.80 | 5.63 | |
| A480029050 | |
12.19 | 5.54 | 0.74 | 12.70 | 8.58 | 15.12 | 1.35 | |
| A480032037 | |
12.19 | 5.54 | 0.81 | 9.53 | 11.39 | 18.86 | 2.39 | |
| A480035031 | |
12.19 | 5.54 | 0.89 | 7.92 | 15.48 | 23.97 | 3.90 | |
| A480038025 | |
12.19 | 5.54 | 0.97 | 6.35 | 21.13 | 29.40 | 6.66 | |
| A480029037 | |
12.19 | 6.35 | 0.74 | 9.53 | 7.07 | 12.01 | 1.49 | |
| A480032031 | |
12.19 | 6.35 | 0.81 | 7.92 | 10.54 | 16.81 | 2.66 | |
| A480029031 | |
12.19 | 7.14 | 0.74 | 7.92 | 6.81 | 11.08 | 1.71 | |
| A600035075 | |
15.24 | 5.54 | 0.89 | 19.05 | 12.10 | 21.93 | 1.27 |
RESORTES DE COMPRESIÓN CONICOS

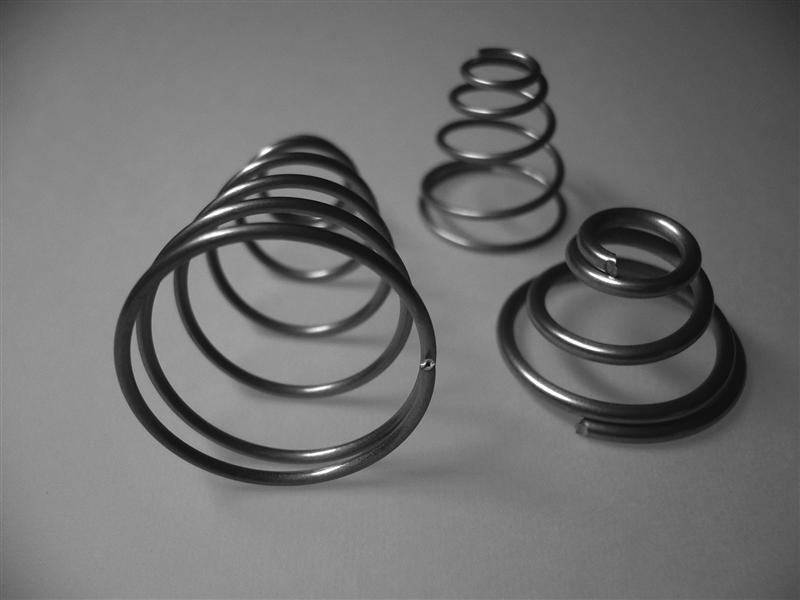

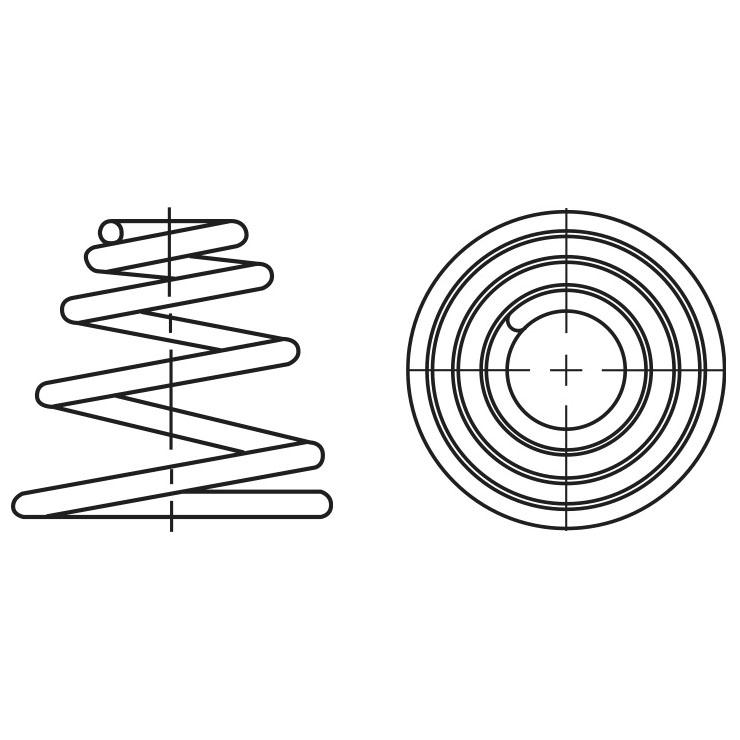

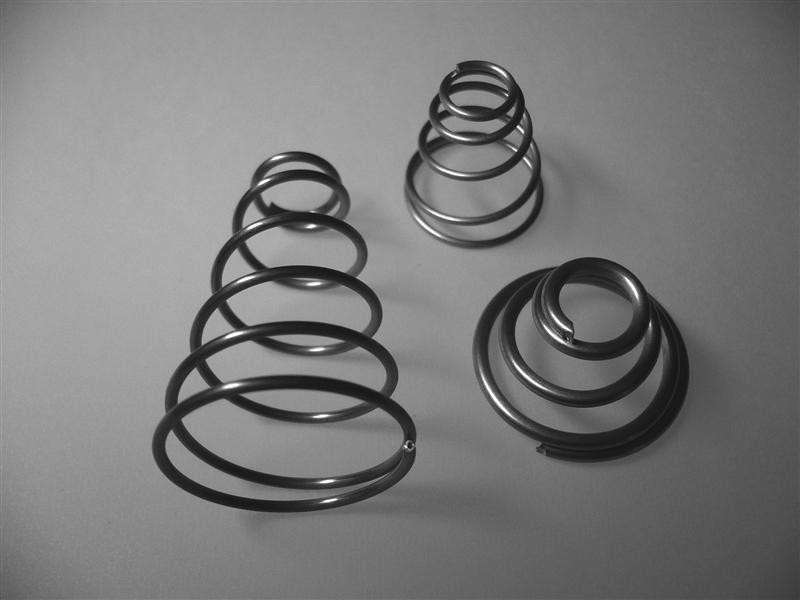

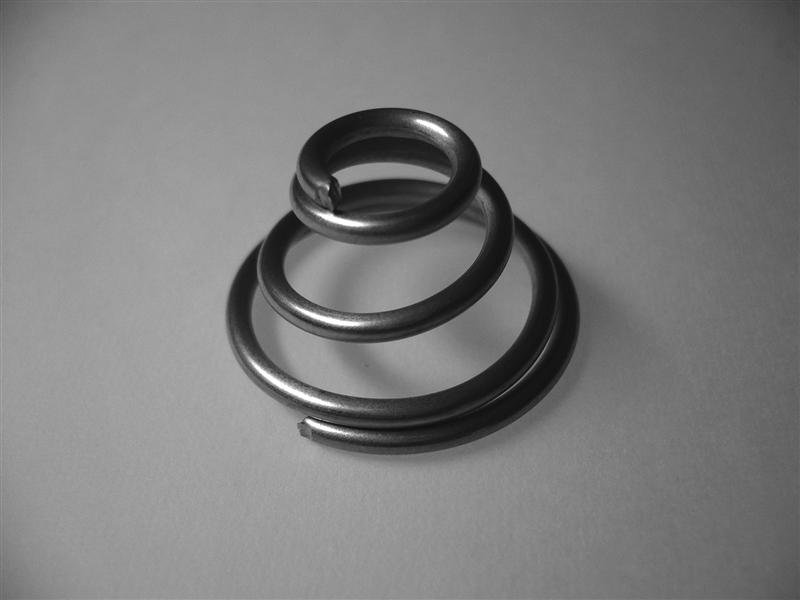

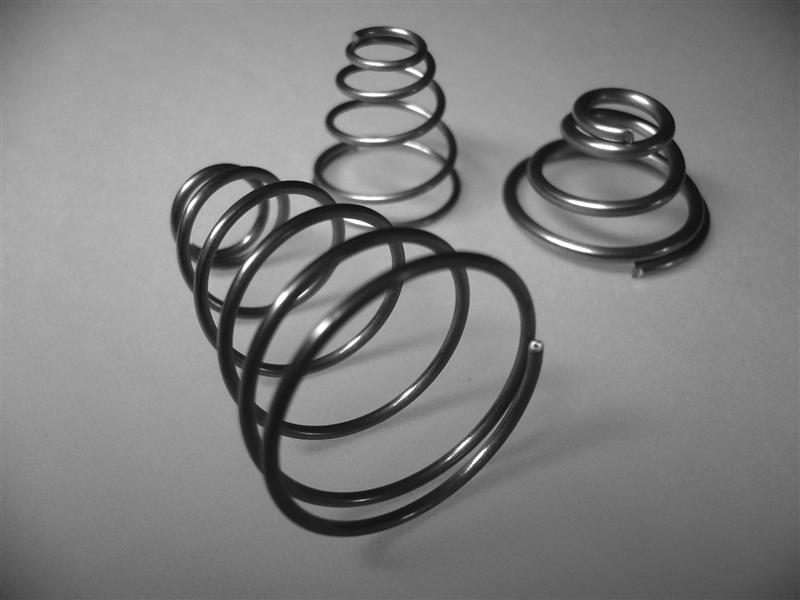

Los resortes cónicos de SPEC son resortes de compresión con forma cónica diseñados para suministrar una casi constante tasa de compresión y una altura sólida menor que la de un resorte normal. Cada resorte genera un paso variable para obtener la tasa de compresión constante y unas espiras que se comprimen durante la deflexión para obtener una altura sólida aproximadamente igual a dos diámetros del hilo.
Todos los resortes se fabrican en acero inoxidable para ser usados en multitud de ambientes diferentes.
Material
Acero inoxidable tipo 302 según ASTM A313 ó resorte templado según AMS 5688. .
Acabado
El acabado estándar es pasivado según ASTM A967
Dirección del cono
Hacia la derecha
Extremos
Extremos cuadrados sin rectificar
Tasa de compresión
La tasa de compresión es lineal debido al paso variable
Altura sólida
Debido a la compresión de las espiras, la altura sólida es aproximadamente igual a dos veces el diámetro del hilo.
Leyenda
Do (L) = Diámetro exterior (extremo grande)
Do (S) = Diámetro exterior (extremo pequeño)
Lo = Longitud libre
P1 = Carga a 50%
P2 = Carga a altura libre
R = Ratio
